一、工程概况
工程位于河南省信阳市浉河区，主体铺设φ200自来水管道，斜穿浉河主河道，河面水域宽度约300m，最大高差约6m，相对入土点最大穿越埋深约13m，穿越总长507m，穿越区域平面分布如图-1所示：
图-1浉河穿越工程平面图
工程采用无锡钻通生产的ZT45水平定向钻机,由于工程穿越轴线位于浉河主河道之下，且均为流砂层，卵石层工程建设单位选用锐林牌复合型膨润土配浆，具体配方及性能要求详见下文。工程选用金地600导向仪进行导向孔钻进。
二、工程地质和水文地质条件
依据工程地质勘查报告及现场勘察，穿越地层主要为卵石层和流砂层，卵石层河道中局部因河道清淤及改道等原因存在松散粗砂地层；出土段5m以下为老河床，上部为建筑垃圾回填作为道路路基，地层松散且漏失严重。
施工区域内地下水丰富，地下水位相对入土点埋深约2m；且出土点和入土点两侧地下水体差异较大，入土点一侧地下水为pH在5±0.5弱酸性地下水，河水因受到城市污水及工业污染，也呈酸性。地下水的酸碱度对工程现场配制泥浆用水有影响，需要进行处理后才能使用。
三、技术方案
3.1钻机选型
依据工程主体铺设管道直径200mm、穿越距离507m和穿越地层特性，按照公式-1计算本工程最大回拖力，根据《油气输送管道穿越工程施工规范》(GB 50424-2014)中给出回拖力的计算公式：
(公式-1)
式中：T—铺设管道回拖力(N);
D—管道外径(m)，此处取0.2
L—回拖进尺长度(m)，此处取507
f—管道与孔壁间摩擦系数，取0.1~0.3，此处取0.2
t—管道壁厚(mm)，此处取18.2
K—泥浆与管道间粘滞系数(kN/m2),取0.17~0.34kN/m2，此处取0.2
—泥浆密度(kg/m3)，此处取1.05×103
—管材密度，此处塑料管道取0.955×103
带入上述参数计算得到回拖力为5.36吨，依据计算所得最大回拖力、穿越长度和工程地质条件等综合因素考虑，选用ZT45吨钻机是能够满足本工程要求的。
3.2轨迹设计
根据工程现场条件、设计文件、施工选用设备和导向仪器，采用图-2红线轨迹进行穿越。

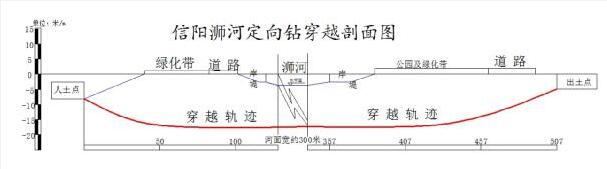

图-2浉河定向钻穿越轨迹剖面
入土角15%，入土造斜段距离约80m，水平段320m，出土造斜段100m，出土角为20%.
相对入土点最大穿越深度为13m。
3.3施工工艺
A. 导向孔钻进：依据测量放线，在河道两岸拉绳索，以避免人为肉眼观察出现的水平方向误差。泥浆泵设为2档，排量约280L/min；逐根往返洗孔，确保排渣及成孔；逐根钻杆测量深度及角度，并通过岸堤两观测点与河面导向船体测量点对比，及时纠偏，保证水平位置在设计规定的轴线范围内。
B. 扩孔：泥浆泵设为3档，排量约450L/min，拟定φ350mm一级扩孔，逐根钻杆往返洗孔，确保排渣和成孔，单根钻杆扩孔和洗孔时间在8min。
C. 清孔和试拖管：采用直径350mm扩孔器清孔，扩孔器后跟长度约3mφ21mm钢管，一并清孔，实现排渣和修孔；单根钻杆清孔时间约5min。泥浆泵设为3档，排量约450L/min。
D. 拉管：泥浆泵设为4档，排量约550L/min。管道进洞前30m回拖速度放缓，先启动泥浆泵8~10s后开始回拖，前30m单根钻杆回拖时间控制在3min，之后每根钻杆可控制在2min
3.4泥浆配制
根据工程用水的特性以及施工区域地下水类型和特点，制定泥浆.
四、施工过程
工程施工过程包含施工进场布置、导向孔施工、扩孔、清孔和拉管五个阶段,施工过程中钻机回拖力（导向阶段为给进力）、扭矩变化和泥浆压力等技术参数如表-4所示，单位均为钻机液压表显示压力数值表示：
工程施工现场：

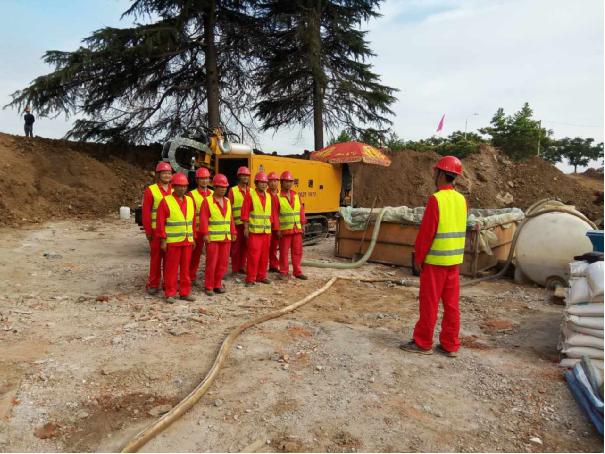

图-3 现场动员和技术交底

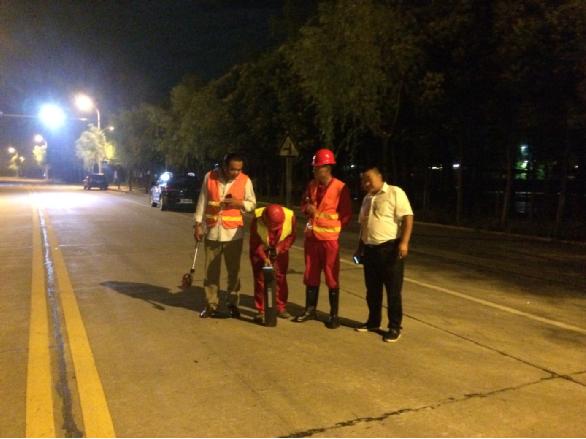

图-4 尹总做好导向技术把控

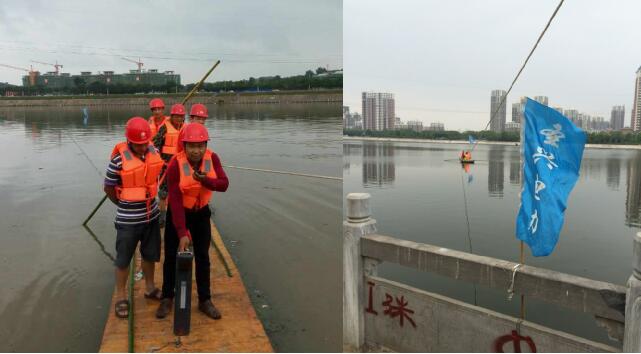

图-5 出土过路避开回填层严格控制导向深度和走向

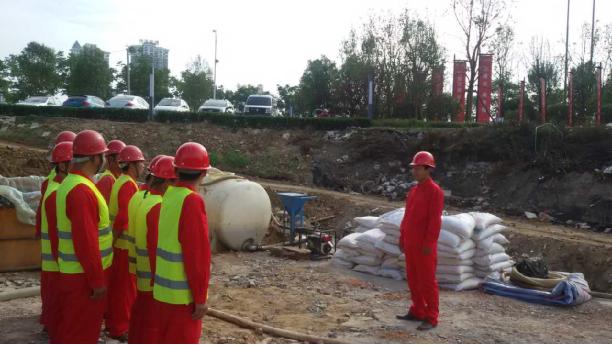

图-6 现场泥浆搅拌配制及清孔
图-7 尹总分析和解决施工过程中多个技术难题

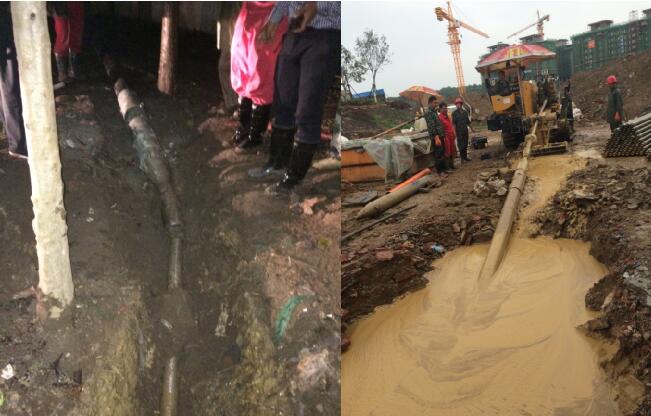

图-8 现场开始管道回拖状况以及管道成功回拖情形

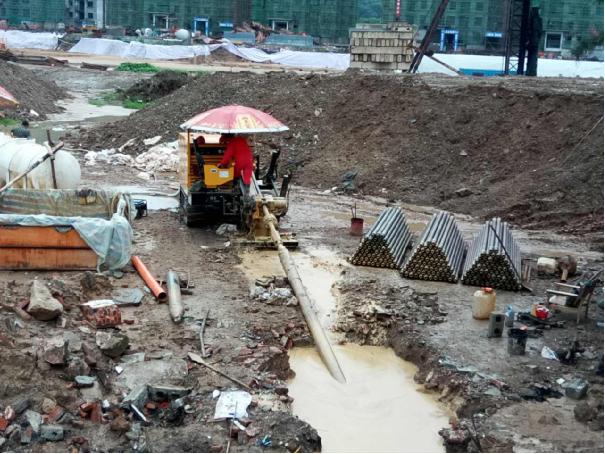

图-9 工程历时五天顺利完成管道回拖
图-10 拉管完成后尹总和大家总结经验
